彈簧的總?cè)?shù)和有效圈數可以通過圖解來更直觀地理解。以下是一個簡化的圖解說明：

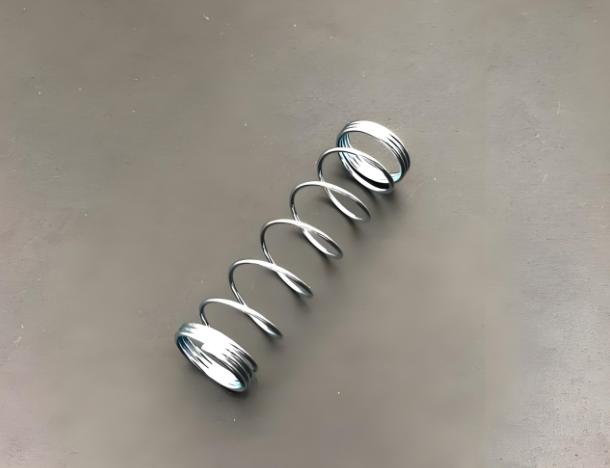

總?cè)?shù)和有效圈數的圖解

1. 總?cè)?shù)（n1）

總?cè)?shù)是指彈簧從頭到尾的所有圈數，包括支撐圈和有效圈。

在這個例子中，總?cè)?shù)為11圈。

2. 支撐圈數（n2）

支撐圈數是指彈簧兩端用于支撐和定位的圈數，通常不參與彈性變形。支撐圈數一般為1.5圈、2圈或2.5圈。

在這個例子中，兩端各有3圈的支撐圈，總共6圈。

3. 有效圈數（n）

有效圈數是指彈簧中參與彈性變形的圈數，即保持相同節距的圈數。有效圈數等于總?cè)?shù)減去支撐圈數。

在這個例子中，有效圈數為5圈（11 - 6 = 5）。

圖解總結

總?cè)?shù)（n1）：包括所有圈數，即11圈。

支撐圈數（n2）：兩端的支撐圈，即6圈。

有效圈數（n）：參與彈性變形的圈數，即5圈。

在實際應用中，彈簧的圖解可能會更加復雜，但基本原理相同。
